提高电线电缆绝缘性功能型助剂--PSI-530
一、产品描述
无卤阻燃聚烯烃电线电缆通常以氢氧化铝（AH）、氢氧化镁（MH）为阻燃剂，再以碳酸钙（CaCO3）作为填充材料制备而成，由于电线电缆中加入大量的亲水性无机材料（氢氧化铝、氢氧化镁、碳酸钙等粉体），无机粉体分散性差，导致力学性能下降，而且亲水无机粉体会引起电线电缆体积电阻率、介电常数等指标下降，PSI-530是一款提高电线电缆体积电阻率功能型助剂。
二、产品物理性能
|

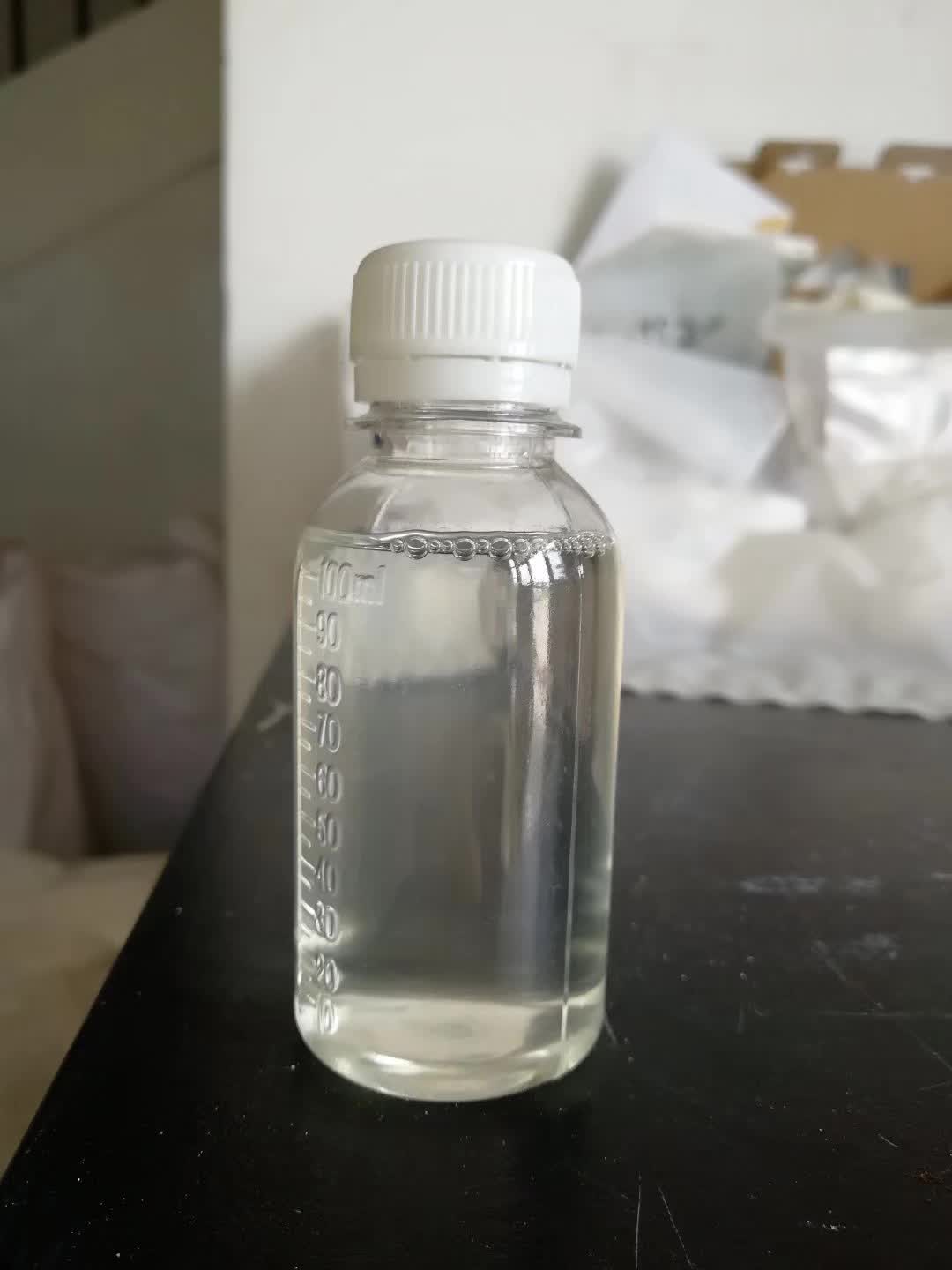

外 观 |
透明或半透明液体 |
|
比重（g/cm3） |
0.980～1.030 |
|
闪点（℃，闭口） |
12 |
|
冰点（℃） |
＜-16 |
三、产品性能
PSI-530其特点：
·对氢氧化铝、氢氧化镁、碳酸钙具有良好的分散性，赋予材料良好的力学性能。在铝/钙复合体系，可提高电线电缆的伸长率。
·与传统硅烷偶联剂相比，可将电线电缆的体积电阻率提高数倍。
表·1、Al（OH）3阻燃聚烯烃电线电缆应用测试*
|
|
国内172 |
172 |
德国172 |
PSI-530 |
|
硬 度 |
97/56 |
96/57 |
97/57 |
95/57 |
|
密度（g/cm3） |
1.5625 |
1.5626 |
1.5621 |
1.5592 |
|
拉伸强度（MPa） |
11.30 |
11.81 |
11.69 |
11.92 |
|
伸长率（%） |
193.9 |
199.8 |
200.5 |
210.3 |
|
体积电阻率 |
2.38×1012 |
3.65×1012 |
2.76×1012 |
9.24×1012 |
|
氧指数 |
41.5 |
42 |
41.8 |
42.5 |
*备注：Al（OH）3含量61.5%，PSI-530用量为Al（OH）3重量的0.7%。
表·2、Al（OH）3/CaCO3复合体系阻燃聚烯烃电线电缆应用测试*
|
|
国内172 |
172 |
德国172 |
PSI-530 |
|
硬 度 |
96/56 |
96/57 |
97/56 |
97/56 |
|
密度（g/cm3） |
1.4756 |
1.4752 |
1.4730 |
1.4731 |
|
拉伸强度（MPa） |
10.63 |
10.8 |
11.1 |
11.5 |
|
伸长率（%） |
198 |
206 |
200 |
260.8 |
|
体积电阻率 |
2.1×1012 |
2.3×1012 |
2.35×1012 |
7.8×1012 |
|
氧指数 |
33 |
34 |
34.5 |
36.7 |
*备注：Al（OH）3含量： 47.6%
CaCO3含量： 11.1%
PSI-530含量： Al（OH）3和CaCO3总重量0.8%。
从表·1看，PSI-530功能助剂与传统172硅烷偶联剂相比，Al（OH）3阻燃型聚烯烃电线电缆的体积电阻率提高了3倍。
从表·2看，在Al（OH）3/CaCO3复合聚烯烃电线电缆，PSI-530体系的体积电阻率是172硅烷体系的3倍左右，且提高了电线电缆的伸长率。
四、使用方法和建议用量
PSI-530可以先与氢氧化铝、氢氧化镁或碳酸钙复合粉体先充分预混，然后再加入颜料、塑料粒子或其它助剂一起密炼造粒或挤出造粒。
或者：将氢氧化铝、氢氧化镁或碳酸钙、颜料、塑料粒子和其它助剂预混后密炼造粒或挤出造粒。
PSI-530推荐用量：复合无机粉体重量的0.8～1.0%。
五、储存稳定性
装有本产品的容器一旦开封，以防止凝胶化。本产品要注意防水、防潮湿，密闭保存。产品储存于25℃或低于25℃的原始未开封容器内，有效期至少18个月。
六、包装
本产品分为25kg桶装和180kg桶装。
采购：提高电线电缆绝缘性功能型助剂--PSI-530
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
