DP-133多功能分散型加工助剂
一、产品性能
DP-133是一类两亲聚合物，是一种良好的塑料多功能加工助剂，它内外润滑兼具，提高塑料加工性能，熔体流动性变好，提高熔体指数；而且在高填充矿物填料（如氢氧化铝、氢氧化镁、二氧化硅、碳酸钙等）改性塑料中提高填料的分散性，同时可以提高颜料在改性塑料中分散性、展色性和鲜艳性，填料引起的应力发白变好。其主要优点：
· 能够提供良好润滑性，材料的加工性能变好，降低设备的磨损；
· 提高无机填料（如氢氧化镁、氢氧化铝、滑石粉、碳酸钙、二氧化硅等)在塑料中的分散性和相容性；
· 提高颜料在改性橡塑中的分散性、展色性和鲜艳性；
· 熔体流动性变好，提高熔融指数；
· 填料引起的应力发白变好；
· 不会在金属模具表面积聚，不会迁移、析出、提高塑料表面的光滑平整性。
· 降低材料燃烧时发烟和放热，成碳性良好，提高氧指数（LOI），提高材料的阻燃型；
· 提高制品表面的抗磨性。
|
外 观 |
无色透明液体 |
|
活性成份 |
|
|
粘度（25℃） |
约1500mPa·s |
|
闪 点 |
>300℃ |
|
密度（25℃） |
约1g/cm3 |
三、典型应用

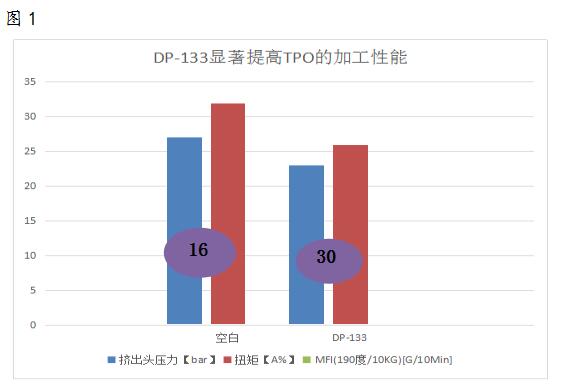

· DP-133是一种出色的橡塑加工助剂，塑料的加工性能变好。在高填充矿物填料改性塑料和橡胶制品中取代硬脂酸、石蜡、EBS、PE蜡等加工流动助剂，具有良好的填料分散性，加工流动性和脱模性，提高材料的力学性能，且无喷霜现象，应用于鞋材、电缆等领域。

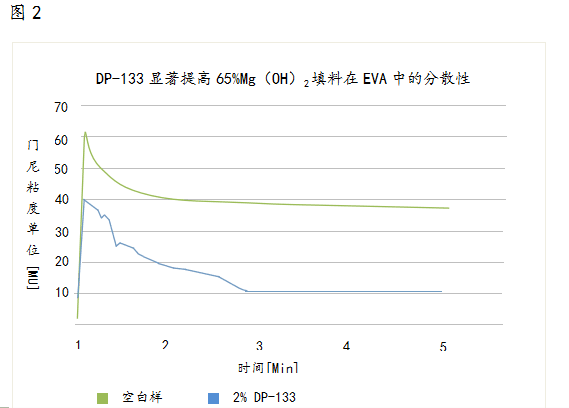

· DP-133是一种良好的填料分散助剂。在高填充矿物填料(如氢氧化铝、氢氧化镁）改性塑料中，阻燃填料的分散性变好，以提高改性塑料的阻燃性。可应用于聚烯烃电线电缆、各类改性弹性体，提高阻燃性，挤出流动性和增加表面光泽以及填充料引起的应力发白变好。
· DP-133也是EPM/EPDM等过氧化物硫化橡胶材料的加工助剂，降低材料粘度，使挤出成型产品表面光滑，减少表面缺陷产生，但不影响材料的物理性能。
· DP-133电线电缆可降低燃烧时的发烟和放热，成碳性良好，提高氧指数（LOI），提高材料的阻燃性。
图3 DP-133在EVA鞋材中取代0.8%硬脂酸、蜡类性能测试对比表
|
检测项目 |
3DEVA鞋底原配方 |
试样配方 |
|
厚度 |
4.0 |
4.0 |
|
硬度，C |
41 |
42 |
|
拉伸强度，Kgf/cm2 |
16.52 |
17.31 |
|
断裂伸长率，% |
224.101 |
287.002 |
|
C型撕裂强度，Kgf/cm2 |
5.83 |
8.19 |
|
压缩率，% |
31.1 |
34.7 |
|
磨耗量，cm3 |
270 |
216 |
四、使用方法：
（1）配合合适的液体给料泵时，DP-133可以直接按比例从双螺杆挤出机的1区或者2区注入。DP-133与硅烷相容，可以预混后一起注入挤出机。
（2）可以在混料机中，将DP-133先与EVA或者PE树脂粒子预混，然后加入阻燃氢氧化物粉体再次混合，这样产生的预混物为DP-133包着树脂粒子而氢氧化物粉体又包在外层，它易于加入双螺杆挤出机中熔融混合、造粒。应避免将氢氧化物等粉体与DP-133先单独混合，因为氢氧化物粉体的表面积过高，会导致分散不均匀。
（3）在密炼机中，用树脂和粉体为载体，与DP-133混合造粒，制成母粒后再使用。
五、建议用量
DP-133的添加量须根据所需的性能和配方的具体情况来确定。通常的添加量为0.5～2.0%。
在无卤阻燃应用中，单独使用DP-133时的添加量为1～2%，与2～3%增容剂（如PP-MAA）混合使用时的添加量为1%，与0.5%硅烷混合使用时的添加量为0.5～1.0%。
六、产品安储运与包装
1、本产品为200kg铁桶和25kg塑料桶装。
采购：DP-133多功能分散型加工助剂
- *联系人：
- *手机：
- 公司名称：
- 邮箱：
- *采购意向：
-
*验证码：
